Высокоточный, устойчивый к высокому давлению корпус для формования с помощью впрыска для датчика WP01V Levelcon

Точная инжекционная формование: Высокое давление устойчивого корпуса для Levelcon WP01V датчика

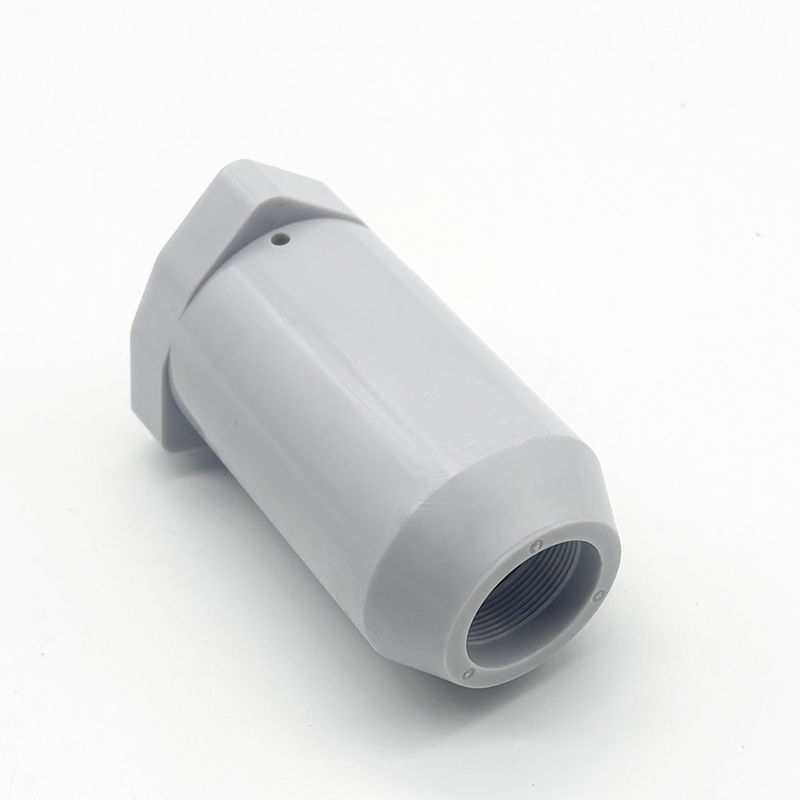

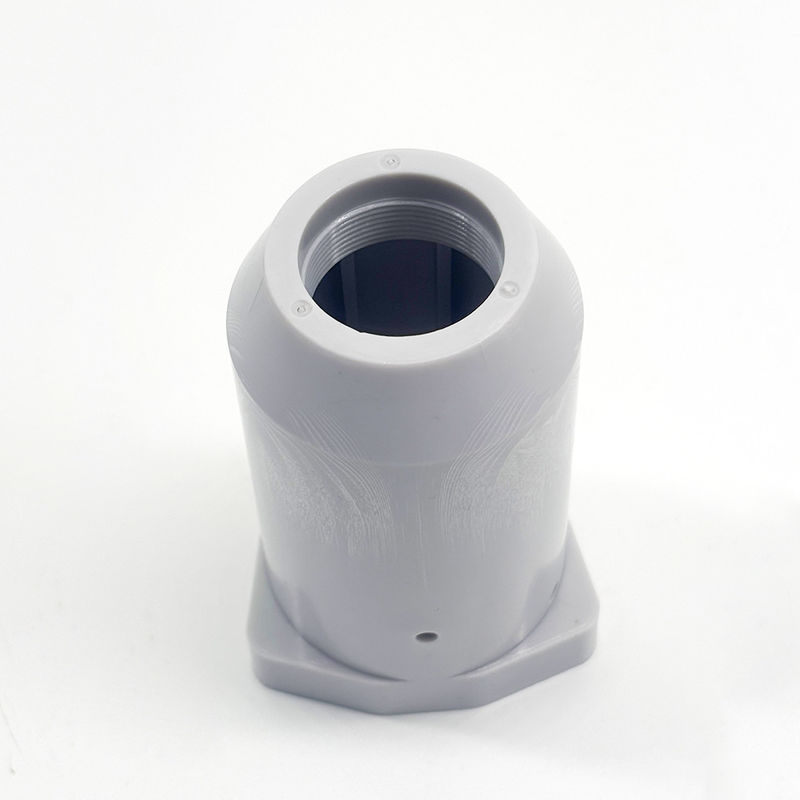

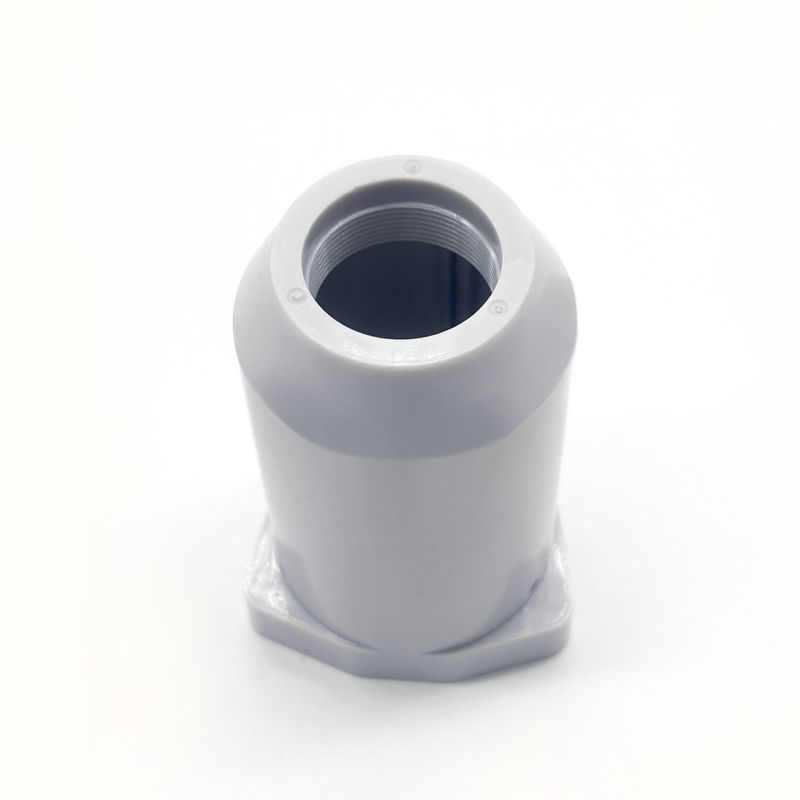

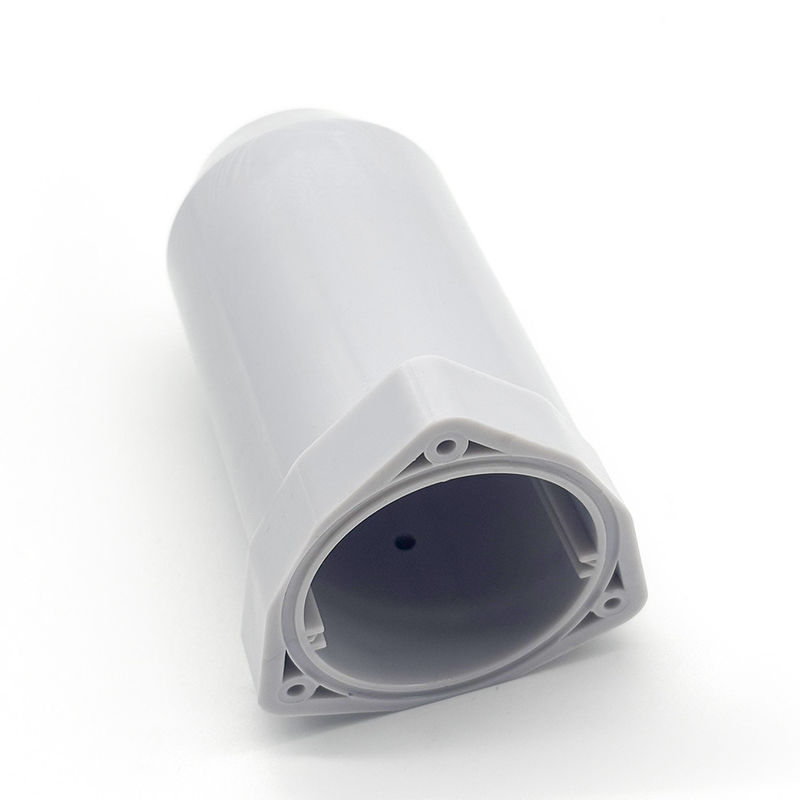

FCE сотрудничала с Levelcon, чтобы разработать и изготовить корпус и основу для своего датчика WP01V, продукта, известного своей способностью измерять широкий диапазон уровней давления.Этот сложный проект требовал отбора передовых материалов, индивидуальные решения для формования впрыском и тщательные методы демонтажа для обеспечения исключительных характеристик и качества.

Высокопрочные, устойчивые к ультрафиолетовым лучам материалы для высокой прочности

Чтобы удовлетворить строгие требования к прочности датчика WP01V, FCE предложила использовать высокопрочный поликарбонатный материал (PC).Этот материал не только обеспечивал отличную долговечность при экстремальных условиях давления, но и обеспечивал устойчивость к УФ для надежного использования на открытом воздухеFCE рекомендовал толщину стенки 3 мм для корпуса, подтвержденную с помощью анализа конечных элементов (FEA),что подтвердило способность конструкции выдерживать сильное давление, не нарушая целостность.

Решение по индивидуальному демонтажу для внутренних нитей

Включение внутренних нитей в корпус создало значительные проблемы для процесса формования путем впрыска, поскольку стандартные формы могут привести к прилипанию деталей во время демонтажа.FCE разработал специализированный внутренний механизм демонтажа нитей, адаптированный к этому требованиюПосле подробного объяснения его функциональности клиент одобрил решение, обеспечивающее эффективное производство и точное формирование нити без дефектов.

Улучшение конструкции и охлаждения для уменьшения сокращения

Толстостенный дизайн корпуса увеличивает риск сжатия поверхности, потенциально влияя как на эстетику, так и на производительность.FCE оптимизировала внутреннюю структуру, заменив чрезмерно толстые секции стратегически расположенными ребрамиЭта коррекция уменьшает концентрацию материала при сохранении структурной целостности.

Для дальнейшего повышения эффективности охлаждения FCE выбрала медь для ядра формы из-за ее превосходной теплопроводности.обеспечение равномерного охлаждения по всему корпусуЭтот подход минимизировал дефекты поверхности и улучшил как внешний вид, так и точность измерений.

Строгое тестирование и безупречное одобрение производства

После завершения формы FCE предоставила образцы деталей для сборки и строгих испытаний производительности.Впечатлены результатами, Levelcon одобрила образцы для массового производства. FCE приступила к выполнению заказа в срок, соблюдая самые высокие стандарты качества.

Ключевые моменты

Этот проект является примером опыта FCE в области точного проектирования и литья впрыском, с акцентом на:

Выбор материала, устойчивого к давлению: высокопрочные ПК, адаптированные для экстремальных применений.

Развитые решения для демонтажа: Специализированные механизмы для эффективного внутреннего формования нитей.

Инновационная оптимизация дизайна: Усовершенствование конструкции и улучшение системы охлаждения для повышения качества.

Сочетая инновации, техническую проницательность и внимание к деталям, FCE предоставила надежное и надежное решение для датчика WP01V,дальнейшее укрепление своей репутации надежного лидера в области технологии формования на впрыск.
